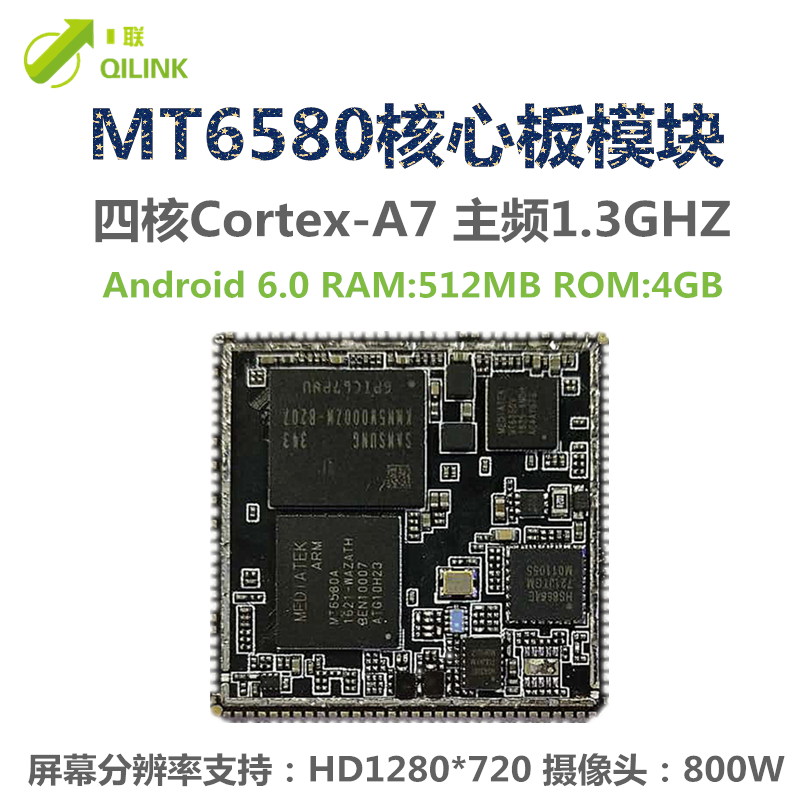

MT6580核心板模块

模块介绍：

QL126是一款3G WCDMA 主要针对联通版本的通信模块，SMT 封装。其性能稳定，外形紧凑，性价比高，功能

强大，拥有良好的可扩展性和设计灵活性，能适用于各种产品设计需求。产品主要定位在行业应用3G WCDMA

智能核心板。

QL126模块内置32 位四核CPU，512MB+4GB 内存，采用安卓 6.0 操作系统，提供2G/3G 网络接入，支持WiFi

/BT/GPS/FM。提供丰富数据接口，提供丰富数据接口，包含Camera，USB，LCM，UART，

I2C，SPI，GPIOs等。可外接多种模块，包括NFC，一维二维扫描，指纹刷卡，安全身份识别，以太网，高

频超高频模块等等。

QL126模块拥有业界领先的超高集成度，尺寸仅为33mm*34mm*2.5mm，适合应用于工业设备控制、电力数

据采集、医疗设备、汽车智能电子设备、通讯服务器、智能家居、广告展示、智能监控、物联网、电子支付等高

稳定性要求的行业，尤其适合应用于需要进行人机交互界面的应用，都能提供低成本的系统解决方案。

产品特性
芯片平台	MT6580 四核处理器 Quad-core/Octa-core ARM Cortex-A7 1.0/1.3GHz
运行储存	内存4GB eMMC+512M LPDDR2(可选择4GB+1GB)
操作系统	Android 6.0(32bit)
无线连接	WIFI:支持802.11a/b/g/h FM:FM 接收器 Bluetooth:BT 4.0 GPS:GPS/Galileo/Glonass A-GPS
支持频段	2G GSM:B2,B3,B5,B8 3G WCDMA:B1, B5
用户接口	显示屏：720P(720*1280) 触摸屏：电容触摸屏主摄像头：8MP 副摄像头：5MP
扩展接口	1路SPI 1路SDIO2.0 2路SIM 卡 2路UART 3路硬件I2C 3路音频输入/输出 USB 2.0 HS peripheral(OTG) 2*2按键矩阵多个外部中断
供应电压范围	3.6V-4.2V
尺寸规格	33mm34mm2.5mm
